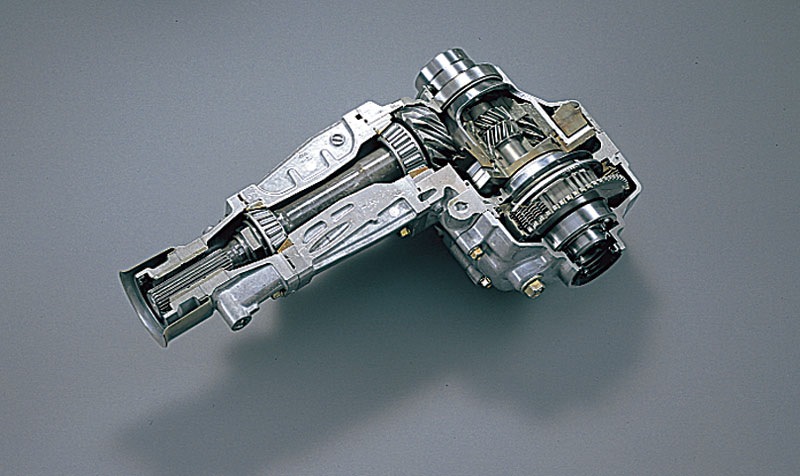

Дифференциал
Дифференциал предназначен для передачи, изменения и распределения крутящего момента между двумя потребителями и обеспечения, при необходимости, их вращения с разными угловыми скоростями.
Дифференциал является одним из основных конструктивных элементов трансмиссии. Расположение дифференциала в трансмиссии автомобиля:
1)в заднеприводном автомобиле для привода ведущих колес – в картере заднего моста;
2)в переднеприводном автомобиле для привода ведущих колес – в коробке передач;
3)в полноприводном автомобиле для привода ведущих колес – в картере переднего и заднего мостов;
4)в полноприводном автомобиле для привода ведущих мостов – в раздаточной коробке.
Дифференциалы, используемые для привода ведущих колес, называются межколесными. Межосевой дифференциал устанавливается между ведущими мостами полноприводного автомобиля.
Конструктивно дифференциал построен на основе планетарного редуктора. В зависимости от вида зубчатой передач, используемой в редукторе, различают следующие виды дифференциалов:
Конический дифференциал применяется в основном в качестве межколесного дифференциала. Цилиндрический дифференциал устанавливается чаще между осями полноприводных автомобилей. Червячный дифференциал, ввиду своей универсальности, может устанавливаться как между колесами, так и между осями.
Устройство дифференциала рассмотрено на примере самого распространенного конического дифференциала. Составные части дифференциала являются характерными и для других видов дифференциалов. Конический дифференциал имеет следующее общее устройство:
Корпус (другое наименование – чашка дифференциала) воспринимает крутящий момент от главной передачи и передает его через сателлиты на полуосевые шестерни. На корпусе жестко закреплена ведомая шестерня главной передачи. Внутри корпуса установлены оси, на которых вращаются сателлиты.
Сателлиты, играющие роль планетарной шестерни, обеспечивают соединение корпуса и полуосевых шестерен. В зависимости от величины передаваемого крутящего момента в конструкции дифференциала используется два или четыре сателлита. В легковых автомобилях применяется, как правило, два сателлита.
Полуосевые шестерни (солнечные шестерни) передают крутящий момент на ведущие колеса через полуоси, с которыми имеют шлицевое соединение. Правая и левая полуосевые шестерни могут иметь равное или различное число зубьев. Шестерни с равным числом зубьев образуют симметричный дифференциал, тогда как неравное количество зубьев характерно для несимметричного дифференциала.
Симметричный дифференциал распределяет крутящий момент по осям в равных соотношениях, независимо от величины угловых скоростей ведущих колес. Благодаря этим свойствам симметричный дифференциал используется в качестве межколесного дифференциала.
Несимметричный дифференциал делит крутящий момент в определенном соотношении, поэтому устанавливается между ведущими осями автомобиля.
В работе симметричного межколесного дифференциала можно выделить три характерных режима:
1)прямолинейное движение;
2)движение в повороте;
3)движение по скользкой дороге.
При прямолинейном движении колеса встречают равное сопротивление дороги. Крутящий момент от главной передачи передается на корпус дифференциала, вместе с которым перемещаются сателлиты. Сателлиты, обегая полуосевые шестерни, передают крутящий момент на ведущие колеса в равном соотношении. Так как сателлиты на осях не вращаются, полуосевые шестерни движутся с равной угловой скоростью. При этом частота вращения каждой из шестерен равна частоте вращения ведомой шестерни главной передачи.
При движении в повороте внутреннее ведущее колесо (расположенное ближе к центру поворота) встречает большее сопротивление, чем наружное колесо. Внутренняя полуосевая шестерня замедляется и заставляет сателлиты вращаться вокруг своей оси, которые в свою очередь увеличивают частоту вращения наружной полуосевой шестерни. вк.ком/autobap Движение ведущих колес с разными угловыми скоростями позволяет проходить поворот без пробуксовки. При этом, в сумме частоты вращения внутренней и наружной полуосевых шестерен всегда равна удвоенной частоте вращения ведомой шестерни главной передачи. Крутящий момент, независимо от разных угловых скоростей, распределяется на ведущие колеса в равном соотношении.
При движении по скользкой дороге одно из колес встречает большее сопротивление, тогда как другое проскальзывает — буксует. Дифференциал, в силу своей конструкции, заставляет вращаться буксующее колесо с увеличивающейся скоростью. Другое колесо при этом останавливается. Сила тяги на буксующем колесе, по причине низкой силы сцепления, мала, поэтому и крутящий момент на этом колесе тоже мал. А так как дифференциал у нас симметричный, то на другом колесе крутящий момент тоже будет небольшим. Тупиковая ситуация – автомобиль не может сдвинуться с места.
Для продолжения движения необходимо увеличить крутящий момент на свободном колесе. Это осуществляется с помощью блокировки дифференциала.
Дифференциал автомобиля: принцип работы
Дифференциал является главным элементом трансмиссии любого транспортного средства. Без него невозможно привести в движение ни легковой автомобиль, ни крупногабаритную спецтехнику. О том, что представляет собой этот механизм, каковы его особенности и выполняемые функции, пойдет речь в нашем сегодняшнем материале.
Что такое дифференциал, его функции
Итак, дифференциал автомобиля – это важнейший механизм трансмиссии, главная задача которого сводится к распределению поступающего на него крутящего момента между приводными валами, что обеспечивает возможность вращения колес с разной угловой скоростью.
Ключевую роль дифференциал играет во время вхождения машины в поворот, но выполнять возложенную на него миссию он способен лишь при условии хорошего сцепления колес с дорожным покрытием.
При езде по сухой и ровной дороге эта деталь гарантирует комфорт и безопасность вождения, однако при плохой погоде, когда качество полотна оставляет желать лучшего (в дождь, снег и гололед), он способен сыграть с водителем злую шутку и лишить авто возможности перемещаться. В таком случае необходима блокировка дифференциала.
Говоря иными словами, дифференциал распределяет крутящий момент от карданного вала между ведущими колесами таким образом, чтобы каждое из них вращалось без пробуксовки. Именно это является основной задачей детали, ставшей темой нашей беседы.
Когда машина движется прямолинейно, а колеса нагружены равномерно, их угловая скорость вращения одинакова, механизм функционирует по типу передаточного вала. Однако когда начнется поворот, или авто станет буксовать, нагрузка окажется неравномерной.
Возникнет необходимость того, чтобы полуоси вращались с разной скоростью, следовательно, крутящий момент между ними необходимо будет распределять в определенном, четко просчитанном соотношении. В таких ситуациях на передний план выходит вторая, не менее важная функция дифференциала – обеспечение автомобилю возможности выполнять маневр безопасно.
Устройство и расположение дифференциала
Узел устроен по принципу планетарного редуктора. В зависимости от вида и места расположения дифференциалы могут несколько розниться, но принципиальная их схема всегда одинакова: шестерни полуосей и сателлитов находятся в чашке, которая фактически и является корпусом детали.
Она жестко соединена с одной из шестерней (ведомой), принимающей на себя крутящий момент, который поступает с ведущей шестеренки главной передачи. С корпуса вращение поступает на полуоси, для этого привлекаются сателлиты. Сами же полуоси обеспечивают возможность вращения ведущих колес. Крутящий момент при этом не претерпевает никаких изменений.
Что касается места размещения узла в трансмиссии, то оно зависит от привода транспортного средства, в частности:
Дифференциалы, задействованные для обеспечения привода передней пары колес, называют межколесными. Когда говорят «межосевой дифференциал», имеют в виду узел, расположенный во внедорожниках с полным приводом между ведущими мостами. В зависимости от вида используемой в редукторе зубчатой передачи дифференциалы бывают коническими, червячными и цилиндрическими.
Первые в подавляющем большинстве случаев выполняют функции межколесных. Цилиндрические обычно используются в полноприводных автомобилях, их устанавливают там между осями, а червячные можно считать универсальными, они бывают и межколесными, и межосевыми.
Работа дифференциала
Не смотря на то, что принцип, лежащей в основе любого из рассматриваемых нами узлов – как заднего дифференциала, так и дифференциала моста, остается неизменным, их работа напрямую зависит от условий эксплуатации.
Рассмотрим особенности выполнения деталью возложенных на нее функций на примере симметричного конического межколесного дифференциала.
При прямолинейном движении
В процессе движения прямо по дорожному полотну хорошего качества нагрузка между колесами распределяется равномерно, а их угловая скорость одинакова. Сателлиты, установленные в корпусе, вокруг собственных осей не вращаются, крутящий момент ими передается на полуоси от ведомой шестерни посредством зубчатого зацепления, которое является неподвижным.
При повороте
Когда автомобиль входит в поворот, распределение нагрузки и сил сопротивления происходит следующим образом:
Выходит, что угловые скорости наружных и внутренних колес разные, а вследствие замедления вращения полуосей внутренних колес начинают двигаться сателлиты, которые приводят к повышению скорости вращения наружных колес. Как уже говорилось выше, крутящий момент при этом остается без изменений.
В случае пробуксовки
Нагрузка на колеса машины, которая едет по скользкой дороге или по бездорожью, неодинакова. Одно в таких условиях может пробуксовывать, утрачивая сцепление с покрытием, а на второе при этом приходится более внушительная нагрузка, поэтому оно начинает вращаться медленнее.
Происходит то же самое, что и при вхождении в поворот, но теперь такое поведение авто несет в себе больше вреда, чем пользы. На колесо, которое забуксовало, может прийтись весь крутящий момент, который принял на себя дифференциал, а второе колесо (именно оно сейчас испытывает максимальную нагрузку) останавливается.
Как результат – транспортное средство прекратит движение. Чтобы избежать описанной ситуации, внедряются разные конструктивные решения, такие как блокировка дифференциала (ручная либо автоматическая), а также использование системы курсовой устойчивости.
Для чего нужна блокировка дифференциала
Для выравнивания, уравновешивания крутящего момента полуосей необходимо нивелировать действие сателлитов либо добиться передачи его на ту полуось, которая является нагруженной – только так можно избежать остановки автомобиля. Особенно остро такая задача стоит перед полноприводными авто с колесной формулой 4Х4.
Во-первых, они разработаны для езды в сложных дорожных условиях и по бездорожью, а во-вторых, стоит такой машине (которая, к слову, оборудована 3 дифференциалами) потерять сцепление с дорогой хотя бы в одной точке, крутящий момент на остальных трех колесах стазу же станет нулевым, и автомобиль тут же остановится.
Как уже говорилось выше, во избежание описанной ситуации используют блокировку (полную либо частичную, ручную или автоматическую).
Отличным решением стали также самоблокирующиеся дифференциалы, которые автоматически распределяют крутящий момент с учетом угловых скоростей и значения этого самого крутящего момента на каждом из колес.
Самым сложным с технической точки зрения, однако и самым эффективным вариантом решения описанной выше проблемы является блокировка, внедренная в новейшее на сегодняшний день изобретение – систему курсовой устойчивости.
Специальный датчик контролирует необходимые параметры в процессе движения транспортного средства и корректирует его работу автоматически на основе полученных данных. Какое-либо участие водителя в этом процессе не требуется.
Заключение
Подводя итог, необходимо отметить, что главная задача дифференциала – обеспечение безопасности езды и создание условий для комфортного совершения маневров. Единственный недостаток – остановка машины в результате неравномерного распределения крутящего момента при движении в экстремальных условиях. Однако для решения данной проблемы были изобретены современные системы и конструктивные решения.
Так, если авто оснащено приводом ручной блокировки, привлекать его нужно лишь в соответствующей дорожной ситуации, а вот обычные, так называемые шоссейные машины эксплуатировать без дифференциала крайне опасно.
Как работает дифференциал
Виды, устройство и принцип работы дифференциала
Дифференциал – это механизм трансмиссии, распределяющий подводимый к нему крутящий момент между приводными валами и позволяющий колесам вращаться с разными угловыми скоростями. Особенно это заметно, когда машина проходит поворот. Дифференциал обеспечивает безопасное и комфортное вождение на сухой дороге с твердым покрытием. Однако если автомобиль покинет ее пределы и продолжит двигаться по пересеченной местности, а также в случае гололеда (и других тяжелых погодных условий) этот механизм может лишить автомобиль возможности передвигаться. О том, что такое дифференциал, как он устроен, в чем его вред для внедорожников и как с этим бороться – пойдет речь ниже.
Дифференциал как часть трансмиссии
Дифференциал в автомобиле — это механизм, распределяющий крутящий момент карданного вала трансмиссии между ведущими колесами передней или задней оси (в зависимости от типа привода), позволяя каждому из них вращаться без пробуксовки. В этом заключается основное назначение дифференциала.
При прямолинейном движении, когда колеса нагружены одинаково и имеют равную угловую скорость вращения – механизм работает в качестве передаточного звена. Если условия движения изменяются (поворот, пробуксовка) – нагрузка становится неравномерной. У полуосей появляется необходимость вращаться с разными скоростями, и, как следствие, становится необходимым распределить полученный крутящий момент между ними в определенном соотношении. Тогда узел выполняет вторую важную функцию: обеспечение безопасного маневрирования автомобиля.
Схема расположения дифференциала зависит от типа привода автомобиля:
Дифференциал на автомобилях появился не сразу. Конструкторы первых «самодвижущихся экипажей» были очень озадачены плохой маневренностью своих изобретений. Вращение колёс с одинаковой угловой скоростью во время прохождения поворота приводило к тому, что одно из них начинало буксовать или, наоборот, полностью теряло контакт с дорогой. Инженеры вспомнили, что на ранних прототипах первых автомобилей, снабжаемых паровыми двигателями, было устройство, позволявшее избежать потери управляемости.
Механизм распределения вращающего момента изобрёл француз Онесифор Пеккёр. В устройстве Пеккёра присутствовали валы и шестерни. Через них крутящий момент от мотора поступал к ведущим колёсам. Но даже после применения изобретения Пёккера проблема пробуксовки колёс на поворотах не решилась полностью. Выявились недостатки системы. Например, одно из колес в какой-то момент терял сцепление с дорогой. Сильнее всего это проявлялось на обледенелых участках.
Пробуксовка в таких условиях часто приводила к авариям, поэтому конструкторы надолго задумались над тем, как предотвратить занос машины. Решение было найдено Фердинандом Порше. Он стал изобретателем кулачкового механизма, который ограничивал проскальзывание колёс ведущего моста. Немецкое устройство дифференциала нашло применение в автомобилях Volkswagen.
Как устроен дифференциал
Узел работает как планетарный редуктор. Принципиальное устройство дифференциала: шестерни полуосей (5) и сателлитов (4) размещены в чашке (3). Чашка (корпус) жестко соединена с ведомой шестерней (2), которая принимает крутящий момент от ведущей шестерни главной передачи (1). Корпус передает вращение посредством сателлитов полуосям, вращающим ведущие колеса. Разные угловые скорости обеспечиваются благодаря работе сателлитов. Величина крутящего момента остается неизменной.
Применение дифференциалов в зависимости от их видов
Грузовики и легковые автомобили всех типов приводов имеют межколесный дифференциал, передающий вращение колесам. Межосевой дифференциал, распределяющий крутящий момент между мостами, применяют исключительно в полноприводных машинах.
По типу применяемой зубчатой передачи различают следующие виды механизмов:
По количеству зубьев шестерен полуосей:
Благодаря его свойству пропорционально распределять крутящий момент несимметричный дифференциал с цилиндрической передачей устанавливают между мостами полноприводных автомобилей.
Заднеприводные и переднеприводные автомобили оснащают коническим симметричным дифференциалом.
Червячная передача, являясь самой универсальной, используется во всех типах устройств со всеми приводами.
Схема работы дифференциала
Рассмотрим принцип, по которому работает симметричный межколесный конический дифференциал, распределяющий крутящий момент между колесами в трех различных условиях:
При прямолинейном движении
Прямолинейное движение характеризуется равномерным распределением нагрузки между колесами автомобиля. Они имеют одинаковую угловую скорость. Сателлиты, размещенные в корпусе, не вращаются вокруг своих осей. Они передают крутящий момент от ведомой шестерни главной передачи к полуосям через неподвижное зубчатое зацепление.
При повороте
Когда транспортное средство поворачивает, силы сопротивления и нагрузки распределяются следующим образом:
Таким образом, колеса должны иметь разные угловые скорости. Замедление вращения полуоси внутреннего колеса приводит сателлиты в движение. Они, в свою очередь, посредством конической зубчатой передачи увеличивают скорость вращения полуоси наружного колеса. Крутящий момент, получаемый от главной передачи, остается неизменным.
При пробуксовке
Колеса автомобиля, движущегося даже прямолинейно по скользкой дороге или бездорожью, могут испытывать различную нагрузку: одно из них пробуксовывает, теряя сцепление с дорогой; другое, становясь более нагруженным, замедляется. Повторяется схема поворота. Только теперь она приносит вред: буксующее колесо может получить 100% принятого дифференциалом крутящего момента, а нагруженное вообще перестанет вращаться. Движение автомобиля прекратится.
Эти недостатки работы узла решаются различными способами:
Блокировка дифференциала и система курсовой устойчивости
Чтобы крутящий момент полуосей снова стал одинаковым, нужно блокировать действие сателлитов или обеспечить его передачу от чашки на нагруженную полуось.
Это особенно актуально для машин повышенной проходимости, имеющих полный привод 4Х4. Не только потому что они предназначены для езды по местности с тяжелыми дорожными условиями. Стоит машине, оснащенной тремя дифференциалами (два межколесных, один межосевой), хотя бы в одной из четырех точек потерять сцепление – величина крутящего момента остальных колес устремится к нулевому значению, и машина откажется ехать.
Избежать неприятностей помогает блокировка, которая может быть либо частичной, либо полной (зависит от степени перераспределения усилий между полуосями), а также либо ручной, либо автоматической (зависит от степени контроля со стороны водителя).
Хорошо себя зарекомендовали самоблокирующиеся дифференциалы, распределяющие крутящий момент, учитывая его разность на полуосях или исходя из значений угловых скоростей.
Наиболее сложным совершенным способом устранить недостатки узла является электронная блокировка, реализуемая на базе системы курсовой устойчивости, датчики которой контролирует все необходимые параметры во время движения автомобиля. На основе полученных данных работа автомобиля корректируется автоматически.
Безопасность прежде всего
Дифференциал создан для обеспечения безопасного комфортного маневрирования на трассе. Описанные выше недостатки касаются езды в экстремальных условиях, а также по пересеченной местности. Поэтому если на автомобиле установлен привод ручной блокировки, использовать его нужно исключительно в соответствующих дорожных условиях. А шоссейные автомобили, которые сложно «уговорить» ехать медленнее 100 км/час, эксплуатировать без дифференциала вообще невозможно и даже опасно. Такой вот нехитрый, но бесконечно важный механизм в трансмиссии.
