Система динамической стабилизации прицепа (TSA)
Наверно мало кто знает, но в нашей машине есть такая система (хотя, думаю в каптивах точно такая же).
И в общем мне пришлось на практике с ней познакомиться)))
Начну с предисловия:
Еду на дачу, прицеп под завязку и с солидной массой загрузки. По трассе доезжаю до светофора, встаю в свою полосу (прямо). Тут, справа, под стрелку влезает какой то сраный комерческий ситроен лохматых годов, и вместо того, что бы уйти под стрелку направо, этот дегенерат встаёт передо мной и ползёт по пустой дороге 60-70км/час. Просто пустая трасса…

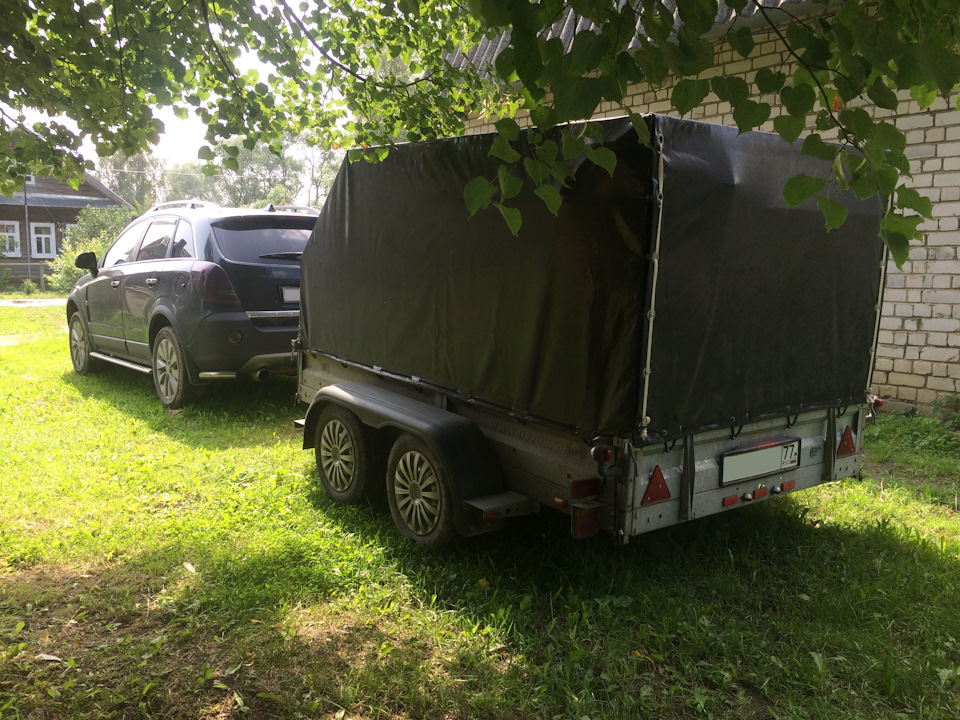

Загрузку видно по колёсикам.
Раскачка была погашена секунды за полторы, я просто был в шоке от молниеносности и эффективности системы!

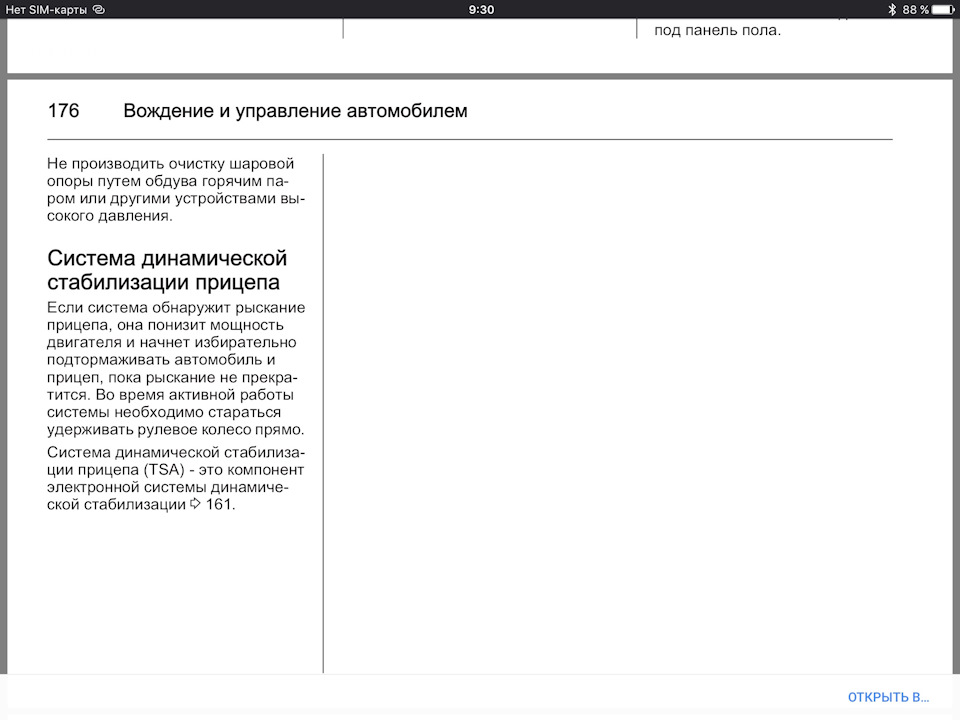

Вот что пишут о ней в мануале.
В итоге прошло всё настолько быстро что жена с ребёнком дремавшие сзади даже не почувствовали не ладного.
Было желание выйти набить лицо дол*аёбу с ситроена, но моё бешенство сменилось на некоторый шок от ситуации. Прицеп в раскачку у меня ушел впервые.
Остаток дороги ехал уже потихоньку, просто по круизу 80 км/час)))
Как это работает: Traction Control — противобуксовочная система
Система TSC (или ASR) получила свое название от англоязычных терминов Traction Control или anti-slip regulation. По-русски это называется противобуксовочная система. По сути является вторичной функцией ABS. Задачей системы является не дать колесам буксовать на скользком покрытии. При старте машины с места или резкой подачи газа на ходу. Как показывает практика, достаточно мощный автомобиль способен провернуть колеса и на второй и на третьей передаче не ходу, если подобрана неправильная резина или асфальт мокрый.
Как работает система?
В случае, если датчики угловой скорости вращения колеса регистрируют проскальзывание, система в зависимости от настроек может уменьшить подачу топлива и снизить крутящий момент двигателя, либо притормозить проскальзывающее колесо, либо сделать и то, и другое одновременно. Особенно полезна система на скользком покрытии. Также она способна предотвратить проскальзывание колес при добавлении газа в поворотах, тем самым не давая развиться заносу задней оси на заднеприводных машинах и сносу передней на переднеприводных. Также система помогает при старте на скользком покрытии в гору, наглядная демонстрация на видео.
История
Первые образцы системы появились в Европе на Mercedes-Benz S-Class в 1987 году, и раньше в США, на машинах Buick в 1971 году и Cadillac в 1979. Долгое время была экслюзивной опцией для дорогих и мощных автомобилях, сейчас же повсеместно применяется в составе системы ESP.
Достоинства и недостатки
Система оказывает положительное влияние на устойчивость и безопасность автомобиля, особенно на скользком покрытии, не давая водителю чрезмерным нажатием на газ вызывать критическую ситуацию. Но может сослужить плохую службу при проезде по глубокому снегу, песку или грязи, «задушив» мотор как раз в тот момент, когда машине нужен максимальный газ, чтобы с пробуксовкой выбраться из неустойчивого покрытия. Поэтому, при необходимости проехать по песку или снегу (на небольшой скорости) Traction Control стоит заранее отключать.
В различных автомобилях TSC может называться по-разному. Так, BMW именует ее DTS, Audi — ASR, Toyota – TRC, Ford – ETC и так далее. Принципы работы у всех одинаковые, но вот настройки порога срабатывания системы и алгоритмы реакции автомобиля могут существенно отличаться.
СИСТЕМА СТАБИЛИЗАЦИИ ПРИЦЕПА (TSA) Trailer Stability Assistant
СИСТЕМА СТАБИЛИЗАЦИИ ПРИЦЕПА (TSA)
Система стабилизации прицепа (TSA) является стандартным оборудованием
Она регистрирует колебания и гасит их, избирательно подтормаживая соответствующие колеса, чтобы избежать потенциально опасной ситуации.
ПРИМЕЧАНИЯ
Система стабилизации прицепа (Trailer Stability Assist (TSA)) не работает в случае «складывания» прицепа.
ПРИМЕЧАНИЯ
Система TSA не работает, если система динамического контроля устойчивости Dynamic Stability Control (DSC) выключена.
ПРИМЕЧАНИЯ
Эффективность системы TSA может снижаться при движении по скользкой поверхности.
Если прицеп подсоединен к автомобилю надлежащим образом, система TSA автоматически определяет начало раскачивания прицепа. В активном состоянии система TSA постепенно снижает скорость автомобиля, уменьшая мощность двигателя и задействуя тормоза для восстановления устойчивости.
УЛУЧШЕННАЯ СИСТЕМА ПОМОЩИ ПРИ ДВИЖЕНИИ ЗАДНИМ ХОДОМ С ПРИЦЕПОМ
Мы оснастили Discovery самой инновационной системой помощи при движении задним ходом с прицепом.
Усовершенствованная система позволяет водителю поставить прицеп в требуемое положение,
просто следуя указаниям по траектории его движения на главном сенсорном экране и контролируя его
перемещения с помощью поворотного переключателя системы Terrain Response 2 на центральной консоли.
По сравнению с рулевым управлением этот способ интуитивно понятен, так как позволяет направить прицеп по необходимой траектории, держа все в едином поле зрения
Это также удобнее, чем метод противоположного направления, которого стоит придерживаться при управлении с помощью рулевого колеса.
Система не только значительно сокращает нагрузку на водителя, но и повышает маневренность и безопасность при движении задним ходом и предупреждает водителя о возможном риске складывания автопоезда.
Расскажет о том, что с себя представляют системы ABS, ESP и TSC, в чем разница между ними и какой принцип их работы.
Представить современную иномарку без вспомогательной системы торможения или кондиционера просто невозможно, зачастую это уже не роскошь, а необходимая составляющая комплектации.
Случайное препятствие или случайное нажатие на педаль тормоза, занос автомобиля могут привести к потере управляемости и летальному исходу. Такой случай бывал у каждого водителя.
Что такое ABS, TSC и ESP
В состав ABS входят три основных компоненты:
Не маловажной системной принято считать TSC, более известна как ASC или ASR. Позволяет стартовать с места без пробуксовки ведущих колес, очень удобно использовать при старте на снегу или трассе покрытой льдом. В основу системы заложены те же датчики, вот только модуль управления доработан, в него добавлена функция распознавания колес. Таким образом, если во время старта ведущие колеса вращаются быстрей, чем ведомые то система управления воспринимает это как пробуксовку колес. Блок управления уменьшит обороты двигателя, как бы сильно вы не давили на педаль газа, и автомобиль мягко движет с места.
Более новая и модернизированная система ESP ( «Система курсовой устойчивости»), может не только управлять тормозной системой, но и двигателем. На внедорожниках её наделили возможностью блокировки дифференциала. В автомобилях марки BMW это x-Drive, а на Mercedes это 4-Matic. Кроме стандартных датчиков, которые были использованы в ABS, добавили еще боковые датчики, датчики руля, заноса и прочие, которые дают понять системе, что происходит с машиной во время движения. Таким образом, когда отключили систему, все данные передаются на монитор бортового компьютера, и дают понять водителю обстановку на дороге, температуру за бортом автомобиля и какое состояние дороги. Это очень облегчает вождение и дает уверенность в автомобиле, даже без системы можно принять решение в той или иной ситуации для маневра.

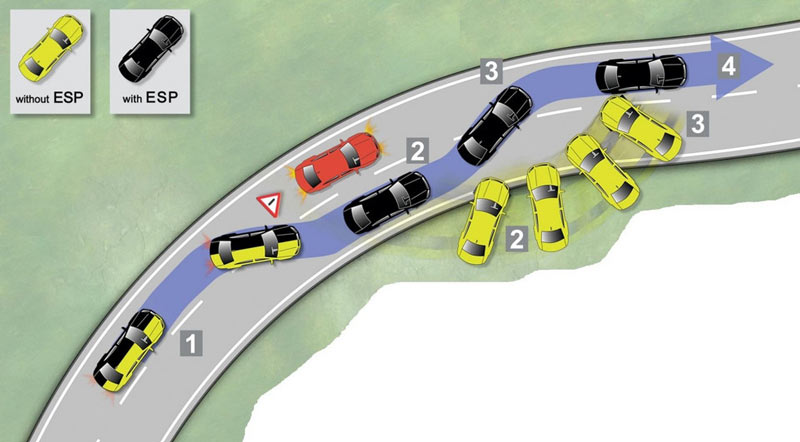

Рассмотрим ситуацию, когда автомобиль входит в поворот и его начинает заносить в сторону, вывернув руль в сторону заноса, водитель будет выходить с виража, а ABS как и полагается притормаживать. Но все же, последнее решение будет оставаться за водителем, убавить газ или притормозить. При наличии системы ESP, ситуация будет совсем другая. Сначала уменьшит подачу топлива, чтоб уменьшить обороты и мощность двигателя, из-за этого и скорость уменьшится. Далее система сама определит, какое из колес стоит больше притормозить, а какое вовсе не трогать, с помощью рулевых датчиков подскажет, в какую сторону стоит выворачивать руль для выхода на прежнюю траекторию езды.
Опытные водители говорят, что не стоит играть с этими системами, то есть часто и подряд нажимать на педаль тормоза, тогда система воспримет это как экстренную ситуацию и начнет срабатывать без надобности.
Видео о том, как работает система ABS:
Нередко случается, что прицеп сзади начинает жить своей жизнью. На спуске прицеп начинает болтать, он дергается назад и вперед, и ситуацию не удается выправить, даже используя тормоза. Водитель едва справляется с ситуацией, заметно нервничая, а иногда просто начинает паниковать.
Технология TSA – это настоящий ангел-спаситель. Система стабилизации прицепа (Trailer Stability Assist ) предотвращает непроизвольные движения прицепа, проявляющего тенденцию к броскам вперед и назад, и обеспечивает стабильное поведение тандема автомобиля и прицепа на дороге.
Система постоянно следит за перемещением прицепа и, если прицеп начинает вести себя нестабильно, производится притормаживание одного или нескольких колес автомобиля. Если этого оказывается недостаточно, тормозное усилие прилагается на все четыре колеса, и снижаются обороты двигателя до тех пор, пока поведение прицепа не стабилизируется.
Иногда в случае раскачивания прицепа выправить ситуацию оказывается очень сложно. Прицеп может вовсе выйти на другую полосу дороги и перевернуться.
К сожалению, такие ситуации нередко приводят к столкновениям с очень тяжелыми последствиями. Подобные столкновения наиболее часто происходят в период отпусков, когда на дорогах можно встретить много автомобилей с разными прицепами – от самых простых до прицепов с яхтами.
Система стабилизации прицепа активируется на скорости выше 50 км/ч. Эта система устанавливается в стандарте на Volvo XC60, если автомобиль поставляется с буксирным устройством.
Как работают ABS, ESP и TSC?
Процессы торможения и растормаживания колес будут циклически повторяться, пока угроза блокирования не исчезнет. Водитель ощущает работу ABS по толчкам, передающимся на педаль тормоза.
В чем недостатки ABS? Эта система, регулируя давление тормозной жидкости, предохраняют колеса от блокировки и обеспечивают водителю даже при его панических действиях возможность управлять автомобилем. Но выходить из критической ситуации он должен сам, полагаясь на собственное мастерство и хладнокровие. А если этого недостаточно?
Если при входе в поворот начнется занос задней оси, ESP обеспечит подтормаживание наружного переднего колеса. Благодаря этому возникнет стабилизирующий момент, возвращающий автомобиль на безопасную траекторию движения. Если поворачиваемость автомобиля будет недостаточной, из-за чего по причине сноса передних колес он не вписывается в вираж, ESP притормозит заднее внутреннее колесо, помогаю водителю сохранить контроль над машиной.
Чтобы ESP работала, к имеющимся колесным датчикам потребовалось добавить датчики курсового отклонения, поперечного ускорения и положения рулевого колеса и расширить программное обеспечение процессора. В результате ESP не только контролирует скорость вращения каждого из колес и давление в тормозной системе, как это делает ABS, но и следит за поворотами руля, боковым ускорением автомобиля, его угловой скоростью и управляет режимами работы двигателя и трансмиссии.
Противобуксовочная система TCS – комплекс программно-технических устройств и механизмов автомобиля, предназначенный для предотвращения пробуксовывания ведущих колес транспортного средства.
Английская аббревиатура расшифровывается как Traction Control System (TCS). Такая система в дословной литерации применяется на автомобилях Хонда.
Для других марок автомобилей аббревиатура антипробуксовочной системы имеет другой вид, например:
На большинстве автомобилей предусмотрена специальная кнопка, которая активирует и деактивирует функцию TCS.
Принцип работы противобуксовочной системы TCS
Такая система антипробуксовывания колес работает во взаимодействии с системой ABS. В большинстве автомобилей обработка информации ведется также в блоке управления ABS, затем передается для формирования управляющих сигналов в блок управления двигателя.
Противобуксовочная система в своей работе руководствуется показателями датчиков скорости ведущих колес. Если автомобиль полноприводный, тогда в системе задействованы показания всех датчиков.
Датчики вращения колес формируют импульсы, частота которых пропорциональна угловой скорости вращения колес. Если частота импульсов датчика вращения какого-либо колеса существенно превышает частоту импульсов других колес, следовательно, колесо вошло в неуправляемый режим пробуксовки.
Видео — как работает противобуксовочная система TCS на УАЗ Патриот:
Для того чтобы предотвратить это явление, TCS формирует сигнал, который подается на блок управления двигателя для уменьшения тяги либо на систему ABS для подтормаживания соответствующего колеса.
Таким образом, устранение пробуксовки может обеспечиваться за счет:
Регулировка (уменьшение) крутящего момента двигателя обычно осуществляется путем:
Её преимущества и недостатки
TCS предназначена для автоматизированного выравнивания траектории движения автомобиля в условиях неравномерно скользкого дорожного покрытия. Она актуальна для водителей с небольшим стажем вождения.
Учитывая особенности работы противобуксовочной системы, она имеет и недостатки:
В автомобилях, оснащенных TCS, обычно предусмотрены органы управления, отключающие ее работу. Это могут быть кнопочные или клавишные выключатели либо опции бортовой системы управления.
Основные компоненты TCS
Противобуксовочная система автомобиля и ABS объединены в едином функциональном блоке.
На этой схеме частично относятся к системе TCS:
Обеспечивает взаимодействие блока управления ABS с блоком управления двигателем. По этой шине локальной связи передаются сигналы управления в случае необходимости уменьшения крутящего момента двигателя для предотвращения момента пробуксовки.
Частые причины неисправности
Работоспособность противобуксовочной системы TCS напрямую зависит от исправности ABS.
Наиболее частые причины выхода из строя:
Устранение неисправностей TCS начинают с компьютерной диагностики. После определения неисправного датчика, узла или компонента приступают к устранению конкретной неисправности.
После устранения неисправности на многих автомобилях ошибка продолжает быть активной. Для того чтобы удалить ошибку, требуется выполнить определенную последовательность действий в динамическом режиме (ходовые испытания). Это может быть движение автомобиля с последовательными поворотами и торможениями. Например, на автомобиле Mercedes Sprinter – это четыре последовательных левых поворота с торможениями.
Некоторые автолюбители отключают антипробуксовочную систему, полагаясь на собственный опыт вождения. Но статистика говорит, что TCS в разы уменьшает вероятность дорожно-транспортных происшествий, особенно, на скользком дорожном покрытии, поэтому не следует ей пренебрегать.
Читайте про то, и на что при этом следует обращать внимание.
Читайте про то, и на что при этом следует обращать внимание.Если инструкцию и делать все максимально аккуратно, то можно установить сигнализацию на автомобиль самому.
