Замена стекла передней двери ВАЗ-2107
Опускное стекло двери меняют в случае поломки, а также глубоких царапин, затрудняющих видимость.
Желательно ставить стекло с уже установленными на него обоймами, при этом, следует помнить, что обоймы левого и правого стекол отличаются. Однако, при необходимости, их можно переставить со старого стекла, используя сырую резину или герметик.
Для работы нам понадобятся:
— Большая и малая крестовые отвертки
— Гаечные ключи на 8, 10
— Дрель с набором сверл по металлу
— Запасные клипсы крепления обивки двери
Для начала, снимаем обивку двери, снимаем нижние уплотнители стекла.
Ослабляем болт и гайку крепления передней направляющей стекла, отводим направляющую в сторону, при необходимости снимаем ее полностью.
Выворачиваем поочередно по два винта крепления прижимных пластин троса стеклоподъемника к обоймам, придерживая стекло от падения. При невозможности вывернуть винты, высверливаем их дрелью и заменяем болтами.
Приподняв и наклонив стекло, осторожно вынимаем его из полости двери.
Аналогичным способом вставляем новое.
Фиксируем стекло к тросу прижимными пластинами по прежним местам крепления — их видно по изгибам троса или заранее поставленным меткам. Прижимаем направляющую как можно ближе к стеклу и слегка подтягиваем болт и гайку крепления.
Несколько раз плавно опустив и подняв стекло до упора, добиваемся установки направляющей по месту и окончательно затягиваем болты крепления.
Еще раз проверяем правильность хода подъема и опускания стекла. Собираем обивку двери в обратном порядке.
Небольшое видео процесса:
Метки: ваз, ваз-2107, замена стекла двери
Комментарии 10
По ходу опускания стекла вниз, сильно меняется натяжение тросика. Если в верхнем положении он расслаблен, то внизу натягивается как струна. Из за этого существенно растет усилие на ручке, уже надоело их менять. Никакие регулировки не помогают, само стекло легко перемещается. Помогите советом что это может быть
У меня тоже регулярно ломаются, думаю тут ничего не поделать, конструкция такая, можно смазать тросик в местах трения, ручки алюминиевые или металлические продаются
Да мазал уже всё что только можно. По началу то стекло легко опускается а вот с середины и ниже туго. Ручки даже алюминий гнется. Думал стекло подклинивает, но нет оно само по себе легко перемещается до низа. Дело именно в сильном изменении натяжения тросика… Проблемы только с водительской дверью, пассажирская нормально опускается
У меня таких проблем нет. Может снять катушки вымыть хорошо, смазать. Смазать ролики и хорошо натянуть механизмы? Я так сделал плюс обработал на зиму бархотки силиконом. Стекла поднимаются легко двумя пальцами.
Да мазал уже всё что только можно. По началу то стекло легко опускается а вот с середины и ниже туго. Ручки даже алюминий гнется. Думал стекло подклинивает, но нет оно само по себе легко перемещается до низа. Дело именно в сильном изменении натяжения тросика… Проблемы только с водительской дверью, пассажирская нормально опускается
ну, это механизм надо смотреть, что там заедает
Да вроде бы не заедает. Эффект такой как будто при движении механизма тросик наматывается больше чем разматывается. От этого растет натяжение…
По ходу опускания стекла вниз, сильно меняется натяжение тросика. Если в верхнем положении он расслаблен, то внизу натягивается как струна. Из за этого существенно растет усилие на ручке, уже надоело их менять. Никакие регулировки не помогают, само стекло легко перемещается. Помогите советом что это может быть
че то название «опускное стекло» вообще ни катит. да и впервые слышу. давай уж как нибудь боковые передние стекла, хотя бы так
В книгах так и пишут — опускное, ну раз уж ухо режет, заменю)
Меняем передние стекла ваз 2101 на 2107
Долга мучаясь с форточками которые мешают обзору в зеркала заднего вида, и во вторых приклееные замки на них постоянно отклеивались и было решено заменить стекла на сплошные с ваз 2105-07
Инструмент, который понадобится для монтажа стёкол:
01. Набор различных ключей;
02. Отвертки простая и фигурная;
03. Пассатижи;
04. Молоток;
05. Напильник (я использовал круглый для отверстий, треугольный для острых краёв и надфиль плоский);
06. Дрель;
07. Свёрла сечением 4мм, 6мм, 8мм повторяющие размер штатных отверстий;
08. Болгарка, очки и перчатки для безопасности.
Материал, который понадобится и количество:
01. Стекло передней двери от ВАЗ 2105-07 [2шт.];
02. Передняя направляющая стёкол ВАЗ 2105-07 [2шт.];
03. Кронштейн стекла (обойма) с зажимными пластинками под трос ВАЗ 2105-07 [4шт.];
04. Сырая резина, продаётся в разном количестве, берите, чтобы хватило на 4 обоймы;
05. Уплотнители стекол ВАЗ 2105-07. [2 пары или 4шт.];
06. Бархотки ВАЗ 2105-07, вставляются в оконный проём арок дверей и направляющие стёкол [2шт.];
07. Ролик натяжной ВАЗ 2105-07 с креплением (выпиливается из дверей); [2шт.];
08. Ролик верхний, точно такой же который вверху установлен на вашей двери заводом [2шт.];
09. Ролик натяжной ВАЗ 2106 [2шт.];
10. Сухарики, крепящие панель обшивки к двери, примерно [20шт.];
11. Стеклоподъёмник ВАЗ 2105-07, обязательно седьмые, у них трос длиннее [2шт.];
12. Треугольники с зеркалами для моделей ВАЗ 2104-05-07 [2шт.].
НУ приступим))
1) разбираем дверь снимаем все кроме задней направляшки ее не трогаем!
2) берем болгарка или полотно)) и вырезаем:
и на стеклоподъемники вырезаем кусок металла
я делал по этому рисунку оказалось маловато я вырезал еще больше на фото видно
и прекручиваем стеклоподъемник к древи
3) какие ролики мы брали дополнительно устанавливаем их на места в такие положения
ОБРАТИТЕ ВНИМАНИЕ НА РАСПОЛОЖЕНИЕ ВЕРХНИХ РОЛИКОВ я их устанавливал в первую очередь расстояние между ними может быть другое поэтому не пишу размеры

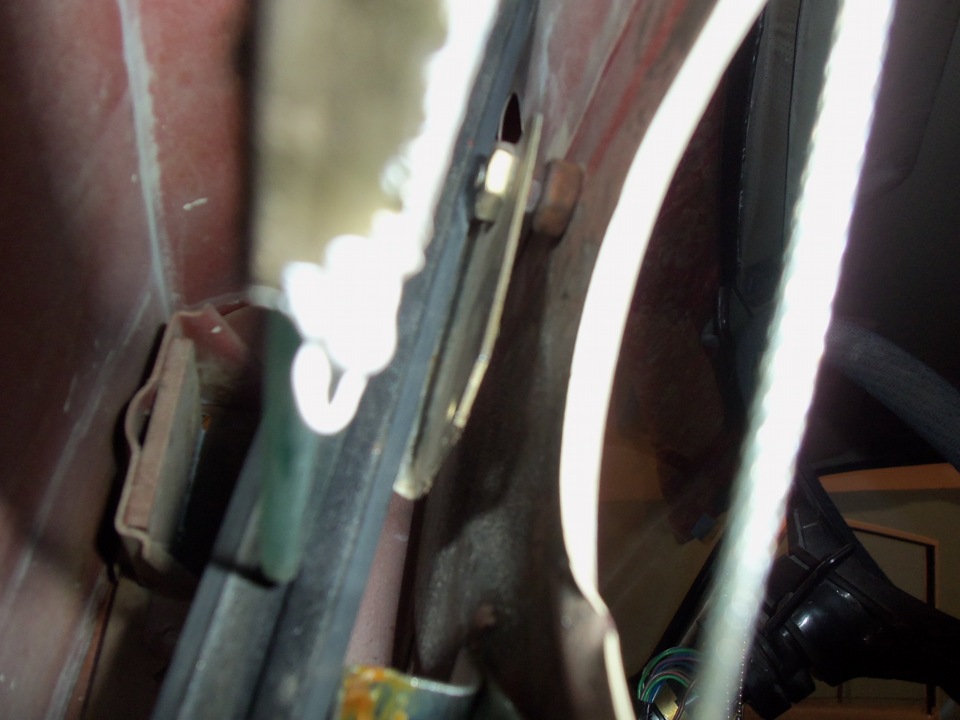

а вот те самые потаи
после чего закрепил старый натяжной ролик ваз 2101

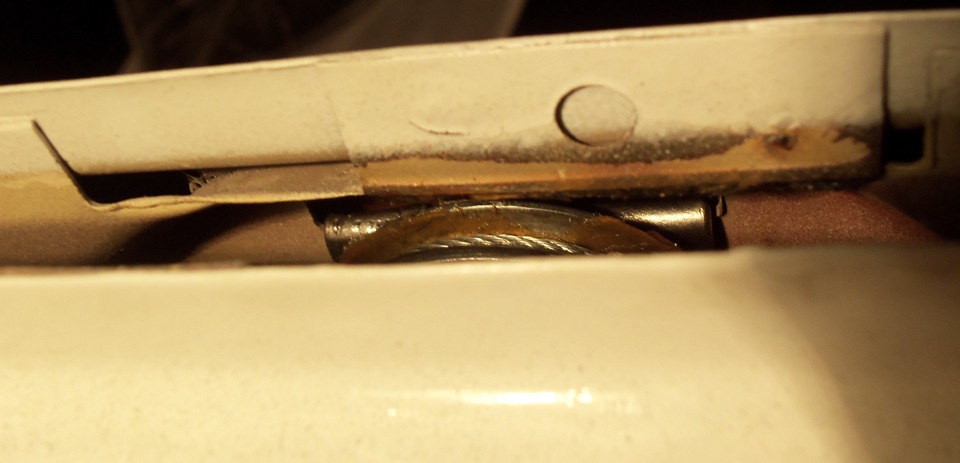

и наступает самое интересное установку нижнего натяжного ролика ваз 2107, я поступил следущим образом прекрутив его на пластину так как с 07 двери небыло возможности вырезать(((
И выставлял его так чтобы вехнее растояние между тросами совпадало с нижним выгледело это примерно вот так вот :
после выставления размеров пластину крепил на 3 самореза.
4) После всего этого у вас не будут подходить готовые крепления на сплошных 07 стеклах вот для этого нам и нужна сырыя резина! мне ее не хватило, и одно крепления я посодил на герметик и держиться )) и размерев растояние переставляем их.
5) засунув стекло в дверь наступает момент установки передней напровляющей ваз 2107
выставляем ее по вот таким размерам
а низ вообще встал как влитой даже нечего не подкладывал.
После того как направляшка стоит устанавливаем боковые зеркала и вставляем бархотки
.
не забудте в торце двери где будет стоять зеркало сделать отверстие и закрепить его на шуруп (саморез) так как на скорости с открытым стеклом его может вырвать ветром так как оно держиться только в потае стоики.
И наступает момент крепить стекло к тросу в этом у меня возникли трудности получались небольшие перекосы так как переднее крепления надо крепить когда стекло стоит вверху а заднее когда стекло внизу. Но немного поэксперементировал и выставил все так что перекосов не стало)) ну вот так вот готовая дверь выгледит с тросами без обшивки двери

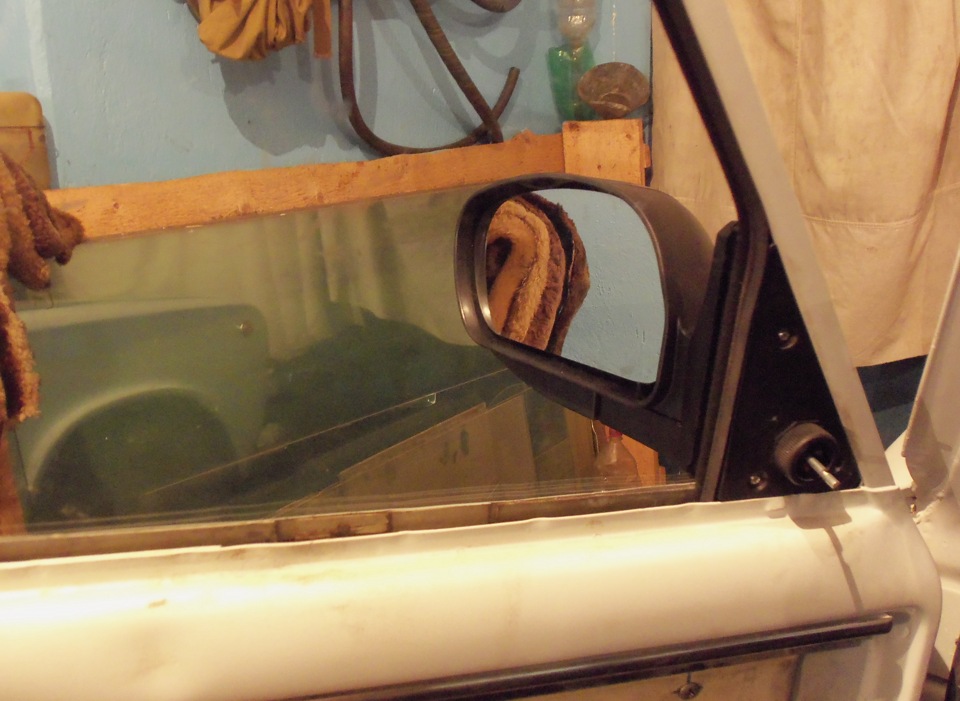

И вот полученый результат чего хотел добиться и это получилось ))
снятие и установка бокового стекла передней двери автомобиль ваз 2107
Снятие бокового стекла передней двери на автомобиле ваз 2107
1. Подготавливаем автомобиль ваз 2107 к выполнению операций (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»).
2. Снимаем обивку двери (см. «Обивка передней двери ваз 2107 — снятие и установка»).
4. Крестовой отверткой отворачиваем саморез крепления накладки.
5. Шлицевой отверткой поддеваем и отсоединяем три пластмассовых фиксатора накладки двери (на фото показан один фиксатор).
6. Снимаем накладку двери.
7. Снимаем наружное зеркало заднего вида (см. «Наружное зеркало заднего вида ваз 2107 — снятие и установка»).
8. Вынимаем из передней и верхней частей рамки двери уплотнитель.
9. Торцовым ключом на 8 мм отворачиваем болт верхнего крепления передней направляющей бокового стекла.
10. Тем же инструментом отворачиваем гайку нижнего крепления направляющей бокового стекла.
11. Для доступа к передней направляющей бокового стекла снимаем защитную пленку.
12. Вынимаем направляющую бокового стекла с уплотнителем из технологического отверстия во внутренней панели двери.
Внимание
Перед выполнением следующей операции рекомендуется отметить маркером или узелком нити положение тросов относительно их прижимных пластин.
13. Крестовой отверткой отворачиваем четыре винта крепления прижимных пластин троса к кронштейнам стекла.
14. Снимаем пластины и опускаем стекло до упора.
15. Шлицевой отверткой поддеваем и снимаем внутреннюю и наружную хромированную окантовки.
16. Вынимаем из двери боковое стекло с кронштейнами, поднимая боковое стекло и наклоняя внутрь.
Установка бокового стекла передней двери на автомобиле ваз 2107
Установка бокового стекла передней двери на автомобиле ваз 2107 выполняется в обратной последовательности, ориентируясь по ранее нанесенным меткам на тросах.
